桂林雷蒙磨HC1700

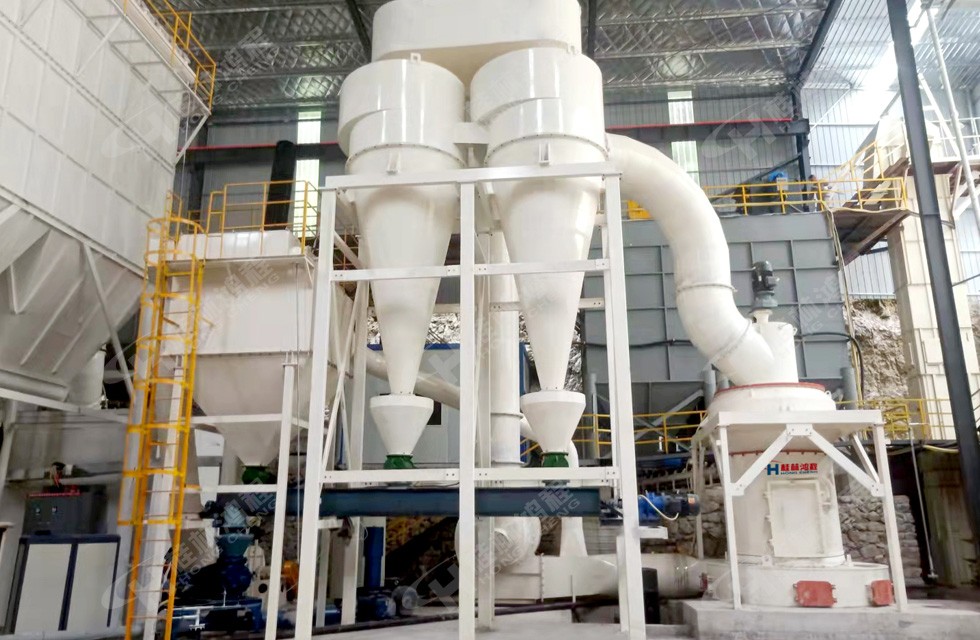

HC1700大型縱擺式磨粉機是桂林鴻程礦山設備制造有限責任公司自主開發的新一代大型高效粉體磨粉機。它借鑒了擺式磨粉機的工作原理,改進了擺式磨粉機的擺動方式,在其他參數相同的情況下,離心碾磨壓力提高近35%,完善了磨輥與磨環接觸區，提高了粉碎效能,使得產品產量及細度都有較大提升,產品的粒度范圍在0.125~0.022 mm之間。改進了傳動裝置和磨輥總成密封結構,使設備的運行可靠性更高、維護保養更便捷。同時采用脈沖收塵器進行余風處理,無粉塵外溢。近日，重慶某礦業公司采購了一臺桂林雷蒙磨hc1700用于粉磨碳酸鈣，細度200目，D95。目前項目已安裝完畢，一起來看看安裝現場圖片吧。

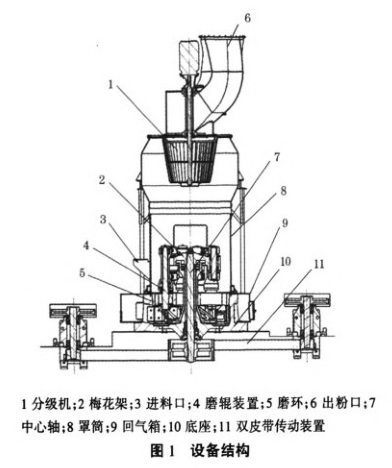

HC1700大型縱擺式磨粉機結構:主要由底座、雙皮帶傳動裝置、中心軸、梅花架、磨輥總成.磨環、氣箱罩簡分級機等部件組成，設備結構見圖1。

HC1700大型縱擺式磨粉機工作原理:在傳動裝置的驅動下，中心軸帶動著梅花架總成、磨輥總成鏟刀架、鏟刀座總成一起旋轉,磨輥總成安裝在直立縱向的擺軸上,旋轉產生巨大的離心力使磨輥與磨環緊貼在一起,物料在鏟刀座總成作用下,不斷把物料鏟送至磨環、磨輥間,磨環和磨輥在相對旋轉運動中以8 m/s的線速度在離心力的作用下不斷對物料進行碾壓、擠壓、沖擊,對物料進行粉碎細化。粉碎后的粉體在氣流的帶動下上升到分級區域,由渦輪分級機進行粉氣分離，經渦輪分級機分離出的合格粉體通過進粉管道由旋風和脈沖收塵器收集;不合格的粉體降回主機，并被再次碾壓破碎,直至合格。

HC1700大型縱擺式磨粉機與其他擺式磨粉機相比,生產效率提高35%左右,節能效果提高30%~ 40%，通過了廣西科技攻關與新產品研制項目成果鑒定。如需了解更多桂林雷蒙磨hc1700設備詳情，歡迎給我們來電，聯系電話：18878317066 蔣工。
