首頁
工業制粉設備

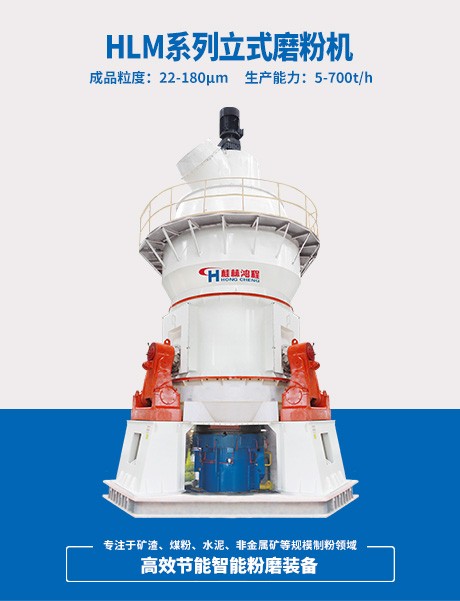

HLM立式磨粉機

HLM立式磨粉機

HLM系列立式磨粉機是桂林鴻程經歷二十多年潛心研究開發出的一款集烘干、粉磨、分級、輸送為一體的節能的先進粉磨設備。
桂林鴻程HLM立式磨粉機具有粉磨效率高、電耗低、入料粒度大、產品細度易于調節、設備工藝流程簡單、占地面積小、噪音低、揚塵小、使用維護簡便、運行費用低、耐磨材料消耗少等優點。
本產品解決了普通工業磨粉機產量低、能耗高、維護成本高等難題，產品性能達到國際先進水平，可代替昂貴的進口立磨，滿足規模化、智能化、集約化工業制粉需求。
可廣泛用于電力、冶金、固廢處理、水泥、化工、非金屬礦等行業，主要用于對水泥生料、熟料、脫硫石灰石粉、礦渣、鋼渣錳礦、煤礦、磷礦等物料粉磨。所粉磨的物料從高濕(含水20-30%)到干物料(<1%)，從異常難磨到易磨物料，產品細度從粗到細，粉磨類型豐富。

獲取產品報價

案例現場視頻

CASE VIDEOS

HLM立式磨粉機介紹
HLM26/3水渣立磨時產40噸客戶現場

主機剖視結構

采用標準模塊式設計制造加壓裝置

隨磨機產能增加，磨輪數量會相應增加可滿足不同物料不同產品細度和產量的要。

技術優勢及特點

ADVANTAGES AND CHARACTERISTICS

粉磨效率高
粉磨效率高，能耗低，和球磨相比較，能耗低40- 50%，單機生產能力大，可利用低谷電。
自動化程度高
采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。
產品質量穩定
物料在磨粉機內停留的時間短，減少重復碾磨，產品顆粒形態均勻、粒度分布窄、流動性好，適應性強，且產品中含鐵量極少，白度和純凈度高。
運維成本低
磨輥可用液壓裝置翻出機外，檢修作業方便。磨輥輥套能翻面使用，延長耐磨材料的使用壽命，磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長。
低噪環保
整個系統震動小，噪音低，采用整體密封負壓運行系統，氣箱脈沖除塵系統，無粉塵外溢，基本可實現無粉塵車間。
烘干能力強
直接通熱風，熱風在磨內直接與物料接觸，烘干能力強，入料水分最高能達到15%，無需另配烘干機，節約設備投資成本及能源消耗成本。
可靠性高
采用磨輥限位裝置，避免磨機因斷料而產生的劇烈震動，采用新型磨輥密封裝置，密封可靠，且無需密封風機，進一步降低磨內氧含量，抑爆性能優異。
綜合投資成本低
集破碎、干燥、粉磨、分級、輸送于一體，工藝流程簡單，結構布局緊湊，占地面積小，僅為球磨50%，可露天布置，建筑成本低，直接降低投資費用。

設備參數

EQUIPMENT PARAMETERS

HLM脫硫粉立式磨
HLM礦渣(鋼渣)微粉立式磨
HLM煤粉立式磨
HLM煤粉立式磨(冶金、熱力)
HLM錳礦立式磨
HLM生料立式磨
HLM熟料預粉磨立式磨
HLM砂粉立式磨

型號	磨盤中徑	產量(t/h)	原料水份	石灰石粉細度	電機功率
HLM14/2X	1100	8-10	≤5%	325目(44μm)90%通過	110-132
HLM17/2X	1300	14-15.5			185-200
HLM19/2X	1500	19-21.5			250-280
HLM21/2X	1700	27-31			355-400
HLM26/2X	2000	34-38			450-500
HLM29/2X	2400	43-48			560-630
HLM32/2X	2600	54-61			710-800
HLM34/2X	2800	86-96			1120-1250
注: 以上技術指標以莫氏硬度3-4的物料為基準，石灰石易磨性(Bond)指數≤13kWh/t

型號	磨盤中徑	產量（t/h)	礦渣水份	礦粉比表面積	產品水份	電機功率
HLM32/3S	2600	30-40	＜15%	≥420㎡/kg	≤1%	1400
HLM34/3S	2800	50-60				1800
HLM42/4S	3400	70-83				2500
HLM44/4S	3700	90-110				3350
HLM50/4S	4200	110-140				3800
HLM53/4S	4500	130-150				4500
HLM56/4S	4800	150-180				5300
HLM60/4S	5100	180-200				6150
HLM65/6S	5600	200-220				6450-6700

型號	磨盤中徑	產量（t/h)	原煤水份	煤粉細度	煤粉水份	電機功率
HLM17/2M	1300	10-15	＜15%	R0.08=2-12%	≤1%	160-185
HLM19/2M	1500	14-22				220-250
HLM21/2M	1700	20-28				315-355
HLM26/2M	2000	26-35				400-450
HLM29/2M	2400	45-56				560-630
HLM32/3M	2600	56-70				800-900
HLM34/3M	2800	70-90				900-1120

型號	磨盤中徑	產量（t/h)	原料水份	煤粉細度	煤粉水份	電機功率
HLM10/2M	880	3-5	＜15%	R0.08=10-15%(高爐噴煤用煤粉細度：200目80%通過）	≤1-6%	45-55
HLM14/2M	1100	7-10				90-110
HLM17/2M	1300	13-17				160-185
HLM19/2M	1500	18-24				220-250
HLM21/2M	1700	23-30				280-315
HLM26/2M	2000	29-37				355-400
HLM29/2M	2400	45-56				560-630
HLM32/2M	2600	56-70				710-800
HLM34/3M	2800	70-90				900-1120
HLM42/4M	3400	110-135				1400-1600
HLM44/4M	3700	140-170				1800-2000
HLM50/4M	4200	200-250				2500-2800
HLM56/4M	4800	260-320				3150-3500

型號	磨盤中徑	產量（t/h)	原料水份	粉料細度	粉料水份	電機功率
HLM21/3X	1700	20-25	≤15%	100目（150μm）90%通過	≤3%	400
HLM26/3X	2000	25-31				560
HLM29/3X	2400	42-52				710-800
HLM32/3X	2600	52-70				900-1120
HLM34/3X	2800	70-82				1120-1250
HLM42/4X	3400	100-120				1800-2000
HLM44/4X	3700	140-160				2500-2000
HLM50/4X	4200	170-190				3150-3350

型號	磨盤中徑	產量（t/h)	原料水份	生料細度	產品水份	電機功率
HLM32/2	2600	85-100	＜10%	R0.08＜12%	≤1%	800-1120
HLM34/3	2800	130-160		R0.08＜12%		1120-1250
HLM42/4	3400	190-240		R0.08＜14%		1800-2000
HLM44/4	3700	240-300				2500-2800
HLM50/4	4200	320-400				3150-3350
HLM53/4	4500	400-500				3800-4200
HLM56/4	4800	440-550				4200-4500
HLM60/4	5100	550-670				5000-5400
HLM65/6	5600	600-730				5600-6000

型號	磨盤中徑	產量（t/h)	原料水份	產品比表面積	產品水份	電機功率
HLM21/2P	1700	20-30	≤2%	220-360㎡/kg(R0.08≤15%）	≤1%	400
HLM26/2P	2000	42-55				630
HLM32/2P	2600	60-75				900
HLM34/3P	2800	90-110				1400
HLM35/3P	2800	130-160				2000
HLM42/4P	3400	160-200				2500
HLM44/4P	3700	190-240				3000
HLM45/4P	3700	240-300				3800
HLM53/4P	4500	300-380				4800
HLM56/4P	4800	330-420				5300

型號	磨盤中徑	粉產量(t/h)	統沙產量(t/h)	原料水份	產品細度	電機功率
HLM17/3S	1300	22	9.5	＜6%	≤ 2.36mm	315
HLM19/3S	1500	21	10.5			355
HLM21/3S	1700	28	12			400
HLM26/3S	2000	39	17			560
HLM29/3S	2400	49-56	21-24			700-800
HLM32/3S	2600	78-98	33-42			1120-1400
注: 以上技術指標以莫氏硬度3-4的物料為基準，石灰石易磨性(Bond)指數≤13kWh/t

說明：產量與物料種類、物料成分、區域分布、原料顆粒大小相關，以上數據僅供參考。

設備工作原理

WORKING PRINCIPLE

工作原理：

電動機驅動減速機帶動磨盤轉動，物料由鎖風喂料設備送入旋轉的磨盤中心，在離心力作用下，物料進入粉磨道。磨棍不斷旋轉碘壓，物料因此受到擠壓、研磨和剪切作用而被粉碎。

同時，熱風從圍繞磨盤的風環高速均勻向上噴出，粉磨后的物料被吹起及烘干，并隨風進入分級機，合格的細粉順利通過，由收塵設備收集下來即為產品，不合格的粗粉在分級機葉片作用下重新落至磨盤，與新喂入的物料一起重新粉磨，如此循環，完成粉磨作業全過程。

工作原理視頻：
