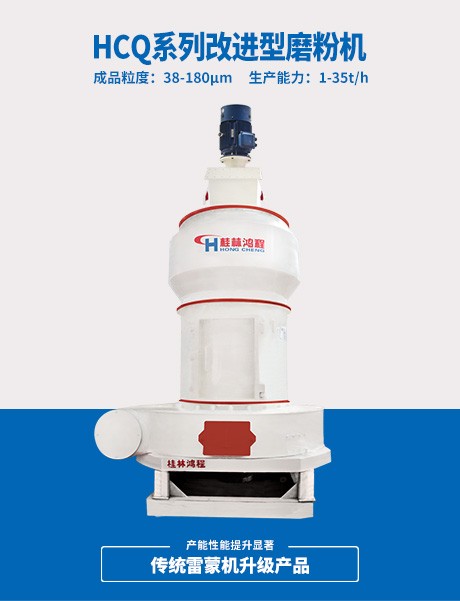

HCQ改進型磨粉機

HCQ改進型磨粉機

傳統雷蒙磨的升級產品
HCQ系列改進型磨粉機是在R型雷蒙磨的基礎上進行技術更新的一款新型磨粉設備，無論產能還是性能都有顯著提升。可粉磨物料范圍廣泛，成品細度從80目到400目可無級調節，設備運行穩定，低噪環保，是傳統雷蒙磨的理想替代產品。
產品適用于粉磨石灰石、方解石、滑石、白云石、石英石、鋁礬土、大理石、長石、重晶石、磷礦、煤礦、陶土、石墨、高嶺土、硅灰石、石灰、膨潤土等莫氏硬度7級以下，濕度6%以內的各種非易燃易爆物料。

獲取產品報價

案例現場視頻

CASE VIDEOS

HCQ1290方解石磨粉機200目時產5噸廣西某客戶現場
HCQ1500碳酸鈣磨粉機280目D95時產12噸客戶現場

技術優勢及特點

ADVANTAGES AND CHARACTERISTICS

產量高
優化配置管道、風機系統、降低風阻及管壁磨損，采用新型大型鏟刀，確保產量穩定提高。
綠色環保
采用多旋風除塵配余風脈沖收塵系統，或全脈沖收塵系統，外溢粉塵少。
分級精度高
分級機采用內置大葉片錐渦輪分級機，成品粒度在80-400目內任意調整。
耐磨性高
重要部件均采用加厚優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。
維護便捷
采用免維護磨輥總成和新型梅花架結構，無需拆卸即可更換磨環，維護保養便捷。

設備參數

EQUIPMENT PARAMETERS

HCQ系列擺式磨粉機技術參數

型號	磨輥個數	磨環公稱直徑	最大進料粒徑	成品粒度(μm)	產量(t/h)	整機功率
HCQ1290	3/4	1290	≤20	38-180(80-400目)	1.5-8	125
HCQ1500	4	1500	≤30		2-10	286
HCQ1750	4	1750	≤30		5-25	342
HCQ1850	4	1850	≤30		8-28	400
HCQ2000	4	2000	≤40		10-35	537

設備工作原理

WORKING PRINCIPLE

工作原理：
粉磨：
粒徑適合的原料，通過給料機構（振動/皮帶/螺旋給料機或鎖風喂料機等）送入主機;高速旋轉的磨棍在離心力作用下緊緊滾壓在磨環上，由鏟刀鏟起物料送到磨輯和磨環形成的碾磨區域，物料在碾壓力的作用下破碎成粉;在風機的作用下，碾磨成粉的物料被吹起經過分選機，達到細度要求的通過分選機，達不到要求的被分選機攔下，重回磨腔繼續碾磨。
收集：
1、閉路系統:分選出的合格物料通過管道吹入旋風收集器，通過旋風的作用，實現料、氣分離，收集的物料經卸料閥送入下一工序,分離的氣流通過風機作用，進入主機，參與下一次循環;系統中多余的氣流通過脈沖除塵器后，排放到大氣中，保證系統穩定運行;脈沖除塵器收集效率達99.99%,保證排放達到環保標準。

2、開路系統:分選出的合格物料通過管道吹入脈沖收集器，通過濾袋的作用，實現料、氣分離，收集的物料經卸料閥送入下一工序,分離的氣流通過風機作用，進入排氣管道,排放到大氣中;脈沖除塵器收集效率達99.99%,保證排放達到環保標準。
成品處理：
旋風/脈沖收集器下方卸料閥，可接包裝機直接裝袋打包，也可接散裝機直接裝車運輸，還可通過輸送機構送到成品倉儲存。
